Ficha de Trabalho – Resistência elétrica (1)

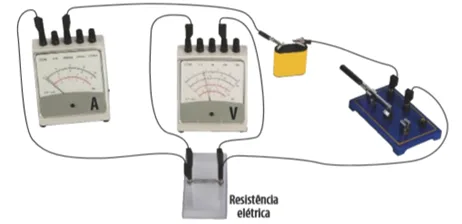

1. Observa atentamente o circuito elétrico seguinte, constituído por uma pilha, um interruptor, uma resistência elétrica, um voltímetro e um amperímetro. O valor da corrente elétrica lido no amperímetro é de 0,09 A e a diferença de potencial lida nos terminais da resistência elétrica é de 4,5 V.

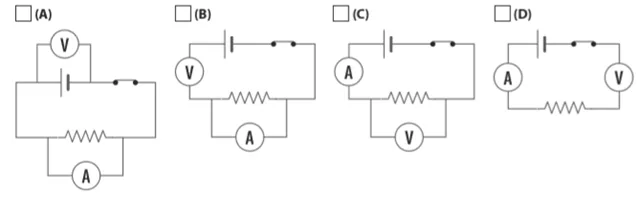

1.1 Assinala o esquema que corresponderá ao circuito elétrico da figura, instalado pelos alunos.
1.2 Determina o valor da resistência elétrica.
1.3 Determina o valor da potência da resistência elétrica nestas condições.
1.4Determina o valor de energia transferida durante o primeiro minuto de funcionamento do circuito elétrico. (Caso não tenhas respondido à questão 3. assume P = 0,605 W.)

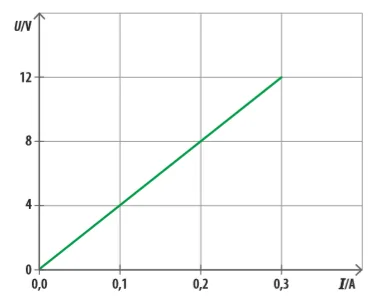

2. Um grupo de alunos instalou um circuito elétrico e fez variar a diferença de potencial nos terminais de um condutor, a temperatura constante. Registaram os respetivos valores da corrente elétrica e traçaram o gráfico seguinte.
2.1 Refere o valor da corrente elétrica lido no amperímetro quando se aplicou uma diferença de potencial de 4 V nos terminais do condutor.
2.2 Determina o valor da resistência elétrica do condutor.
I2.3 dentifica o tipo de condutor (óhmico ou não óhmico) que foi utilizado. Justifica enunciando a lei que te permite responder à questão colocada.
3. Seleciona a única opção que completa corretamente cada uma das afirmações seguintes.
3.1 O desvio de uma agulha magnética de uma bússola, devido à passagem da corrente elétrica, deve-se ao…
_____ … efeito magnético da corrente elétrica.
_____ … efeito Joule da corrente elétrica.
_____ … efeito térmico da corrente elétrica.
_____ … efeito químico da corrente elétrica.
3.2 Os fusíveis e os disjuntores são dispositivos de segurança que funcionam…
_____ … por efeito magnético da corrente elétrica.
_____ … por efeito térmico e magnético da corrente elétrica, respetivamente.
_____ … por efeito térmico da corrente elétrica.
_____ … por efeito magnético e térmico da corrente elétrica, respetivamente.
